Περιγραφή Λειτουργίας Προϊόντος

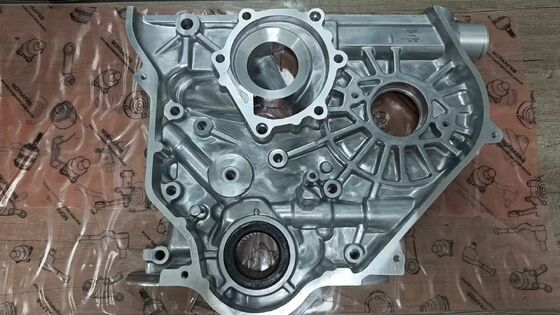

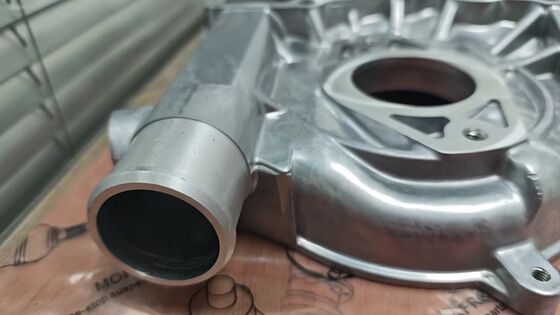

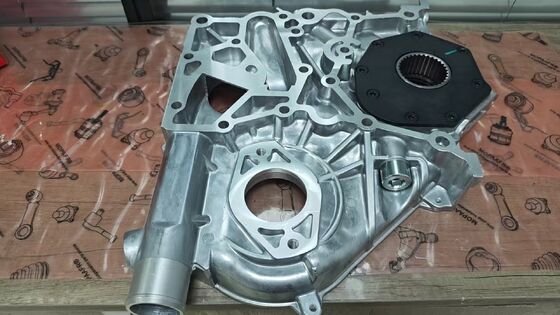

Η καμπίνα του γραναζιού χρονισμού (κωδικός εξαρτήματος 11311-54052) είναι ένα κρίσιμο εξάρτημα του συστήματος χρονισμού του κινητήρα ντίζελ της Toyota σας. Η κύρια λειτουργία της είναι να χρησιμεύει ως μπροστινό κάλυμμα που περιβάλλει και προστατεύει τη διάταξη των γραναζιών και της αλυσίδας χρονισμού. Αυτό το άκαμπτο περίβλημα βιδώνεται στον μπλοκ του κινητήρα και σχηματίζει ένα λιπασμένο θάλαμο γύρω από το σετ χρονισμού, διατηρώντας το λάδι εκεί που ανήκει, ενώ αποτρέπει την είσοδο σκόνης και υπολειμμάτων. Για οχήματα Toyota που είναι εξοπλισμένα με κινητήρες ντίζελ 2L, 2LT, 2LTE, 3L, 5L και 5LE, μια σωστά λειτουργούσα καμπίνα γραναζιού χρονισμού είναι απαραίτητη για τη διατήρηση ακριβούς χρονισμού βαλβίδων, την πρόληψη διαρροών λαδιού και τη διασφάλιση μεγάλης διάρκειας ζωής του κινητήρα.

Συνήθεις Ενδείξεις Βλάβης της Καμπίνας Γραναζιού Χρονισμού

Εάν αντιμετωπίζετε οποιαδήποτε από τις ακόλουθες ενδείξεις, η καμπίνα του γραναζιού χρονισμού σας μπορεί να έχει βλάβη και να χρειάζεται αντικατάσταση:

• Διαρροές λαδιού στη φλάντζα ή στο τσιμούχα στροφάλου: Ορατή διαρροή λαδιού γύρω από το μπροστινό μέρος του κινητήρα, συχνά συνοδευόμενη από χαμηλή στάθμη λαδιού και μυρωδιά καμένου. Αυτό υποδηλώνει ότι το περίβλημα δεν σφραγίζει πλέον σωστά

• Θόρυβος τριξίματος ή τριβής αλυσίδας: Ασυνήθιστος μεταλλικός θόρυβος από το μπροστινό μέρος του κινητήρα, που υποδηλώνει ότι η αλυσίδα είναι εκτός ευθυγράμμισης ή τρίβεται σε ένα φθαρμένο περίβλημα

• Ασταθής χρονισμός ή τραχύ ρελαντί: Ο κινητήρας λειτουργεί ασταθώς στο ρελαντί ή έχει χαμηλή ισχύ λόγω εκτός ευθυγράμμισης της αλυσίδας χρονισμού. Αυτό μπορεί να ενεργοποιήσει μια λυχνία ελέγχου κινητήρα

• Μόλυνση στο εσωτερικό του θαλάμου χρονισμού: Σκόνη ή υπολείμματα που εισέρχονται μέσω ενός κατεστραμμένου περιβλήματος επιταχύνουν τη φθορά της αλυσίδας, των οδηγών και του τεντωτήρα

• Ορατές ρωγμές ή ζημιά στην καμπίνα: Η επιθεώρηση αποκαλύπτει ρωγμές, βαθιά διάβρωση ή φυσική ζημιά στο περίβλημα αλουμινίου

• Σοβαρές περιπτώσεις: άλμα αλυσίδας και ζημιά στον κινητήρα: Εάν το περίβλημα υποστεί πλήρη βλάβη, η αλυσίδα χρονισμού μπορεί να χάσει δόντια, προκαλώντας επαφή βαλβίδων και εμβόλων

Εάν έχετε επιβεβαιώσει αυτές τις ενδείξεις μέσω επιθεώρησης, η αντικατάσταση της καμπίνας του γραναζιού χρονισμού είναι η προτεινόμενη λύση.

Χαρακτηριστικά Προϊόντος

Τοποθεσία Εξαρτήματος & Βασική Λειτουργία

Τοποθεσία: Η καμπίνα του γραναζιού χρονισμού είναι τοποθετημένη στο μπροστινό μέρος του μπλοκ του κινητήρα, καλύπτοντας τη διάταξη των γραναζιών και της αλυσίδας χρονισμού. Βρίσκεται μεταξύ του μπλοκ του κινητήρα (πίσω) και του ανεμιστήρα ψύξης, των τροχαλιών και των εξαρτημάτων κίνησης αξεσουάρ (μπροστά). Στους κινητήρες ντίζελ 2L, 3L και 5L, σχηματίζει το μπροστινό κάλυμμα του θαλάμου χρονισμού.

Συνδέσεις: Η καμπίνα βιδώνεται απευθείας στον μπλοκ του κινητήρα με πολλαπλά εξαρτήματα στερέωσης. Φιλοξενεί το μπροστινό τσιμούχα λαδιού του στροφάλου και σφραγίζεται στον μπλοκ με μια φλάντζα (κωδικός εξαρτήματος 11328-54021 ή ισοδύναμο). Το γρανάζι της αντλίας ψεκασμού και άλλα εξαρτήματα χρονισμού περικλείονται μέσα. Η καμπίνα παρέχει επίσης σημεία στήριξης για το κάλυμμα της αντλίας λαδιού και άλλα μπροστινά εξαρτήματα του κινητήρα.

Βασική Λειτουργία: Η καμπίνα του γραναζιού χρονισμού εξυπηρετεί τρεις κρίσιμες λειτουργίες: (1) περικλείει τα γρανάζια και την αλυσίδα χρονισμού σε έναν λιπασμένο, απαλλαγμένο από ρύπους θάλαμο, (2) παρέχει ακριβή ευθυγράμμιση και στήριξη για τα εξαρτήματα χρονισμού για τη διατήρηση του σωστού χρονισμού βαλβίδων, και (3) σφραγίζει το μπροστινό μέρος του κινητήρα για την αποφυγή διαρροών λαδιού. Διατηρώντας την αλυσίδα χρονισμού βυθισμένη σε λάδι και απαλλαγμένη από υπολείμματα, διατηρεί σταθερό χρονισμό υπό θερμότητα, φορτίο και δονήσεις, προστατεύοντας τον κινητήρα από πρόωρη φθορά και πιθανή καταστροφική βλάβη.

Πότε Αυτό το Εξάρτημα Έχει τη Μεγαλύτερη Σημασία

Αυτή η καμπίνα γραναζιού χρονισμού είναι ιδιαίτερα σημαντική για οχήματα που:

• Χρησιμοποιούνται για εμπορευματικές μεταφορές ή βαριά φορτία – αυτές οι συνθήκες ασκούν συνεχή πίεση στο σύστημα χρονισμού και απαιτούν αξιόπιστη στεγανοποίηση λαδιού

• Οχήματα ντίζελ με υψηλά χιλιόμετρα όπου η αρχική καμπίνα μπορεί να έχει αναπτύξει διαρροές ή διάβρωση με την πάροδο του χρόνου

• Λειτουργούν σε σκονισμένα ή σκληρά περιβάλλοντα – ένα κατεστραμμένο περίβλημα επιτρέπει την είσοδο ρύπων και επιταχύνει τη φθορά των εξαρτημάτων χρονισμού

• Οχήματα που υποβάλλονται σε ανακατασκευή κινητήρα ή αντικατάσταση αλυσίδας χρονισμού – η καμπίνα πρέπει να επιθεωρηθεί και να αντικατασταθεί εάν είναι φθαρμένη ή κατεστραμμένη

• Οχήματα με κινητήρα ντίζελ όπου ο ακριβής χρονισμός είναι κρίσιμος για την έγχυση καυσίμου και την αποδοτικότητα της καύσης

Σε αυτές τις συνθήκες, η καμπίνα του γραναζιού χρονισμού είναι απαραίτητη για τη διατήρηση της ακεραιότητας του χρονισμού του κινητήρα και την αποφυγή διαρροών λαδιού, καθιστώντας την έγκαιρη αντικατάσταση κρίσιμη για τη μακροζωία του κινητήρα.

Περιεχόμενα Συσκευασίας

1 x Υποσυναρμολόγηση Καμπίνας Γραναζιού Χρονισμού (Κωδικός Εξαρτήματος 11311-54052). Σημείωση: Η φλάντζα, το μπροστινό τσιμούχα στροφάλου, οι βίδες στερέωσης, το κάλυμμα της αντλίας λαδιού και άλλο υλικό ΔΕΝ περιλαμβάνονται εκτός εάν αναφέρεται. Παρακαλούμε επιβεβαιώστε τη συμβατότητα με το μοντέλο και τον κινητήρα του οχήματός σας πριν από την αγορά.

Εγκατάσταση DIY ή Επαγγελματική;

Αυτή η αντικατάσταση είναι κατάλληλη για DIY εάν:

• Έχετε εκτεταμένη εμπειρία με αποσυναρμολόγηση κινητήρα και συντήρηση συστήματος χρονισμού σε κινητήρες ντίζελ Toyota.

• Έχετε πρόσβαση σε δυναμόκλειδο, αφαιρέτη τροχαλίας και εργαλεία χρονισμού.

• Μπορείτε να εργαστείτε με ασφάλεια στο όχημα με τον κινητήρα κρύο και σωστά υποστηριζόμενο.

Συνιστούμε επαγγελματική εγκατάσταση εάν:

• Δεν είστε εξοικειωμένοι με συστήματα γραναζιών και αλυσίδων χρονισμού.

• Δεν διαθέτετε τα κατάλληλα εργαλεία για αφαίρεση τροχαλίας και επαλήθευση χρονισμού.

• Δεν είστε σίγουροι για τη σωστή στεγανοποίηση του καλύμματος χρονισμού ή την επαλήθευση του χρονισμού του κινητήρα μετά την επανασυναρμολόγηση.

Σημείωση: Λανθασμένη εγκατάσταση μπορεί να οδηγήσει σε διαρροές λαδιού, εκτός ευθυγράμμισης χρονισμού και ζημιά στον κινητήρα. Αντικαθιστάτε πάντα τη φλάντζα και το μπροστινό τσιμούχα στροφάλου. Καθαρίστε καλά τις επιφάνειες σύνδεσης. Εφαρμόστε RTV στις γωνίες σύνδεσης. Σφίξτε όλα τα εξαρτήματα στερέωσης στην προδιαγραφή με τη σωστή σειρά. Επαληθεύστε τον χρονισμό μετά την επανασυναρμολόγηση και ελέγξτε για διαρροές λαδιού μετά την πρώτη εκκίνηση.

Οδηγός Εγκατάστασης Βήμα προς Βήμα

Αυτός ο οδηγός εγκατάστασης έχει σχεδιαστεί για να σας βοηθήσει να αντικαταστήσετε την καμπίνα του γραναζιού χρονισμού σας με σιγουριά. Πριν ξεκινήσετε, βεβαιωθείτε ότι ο κινητήρας είναι εντελώς κρύος και ότι το όχημα είναι σταθμευμένο σε επίπεδη επιφάνεια. Θα χρειαστείτε τα ακόλουθα εργαλεία: δυναμόκλειδο, αφαιρέτη τροχαλίας, ξύστρα φλάντζας και στεγανωτικό RTV.

Βήμα 1: Αποσυνδέστε το αρνητικό καλώδιο της μπαταρίας. Αδειάστε το λάδι του κινητήρα και το ψυκτικό υγρό εάν η καμπίνα χρονισμού έχει ψύξη με υγρό.

Βήμα 2: Αφαιρέστε τον ανεμιστήρα ψύξης, τους ιμάντες κίνησης και τις τροχαλίες όπως απαιτείται για να αποκτήσετε πρόσβαση στην καμπίνα του γραναζιού χρονισμού. Αφαιρέστε την τροχαλία στροφάλου χρησιμοποιώντας έναν αφαιρέτη.

Βήμα 3: Αφαιρέστε τις βίδες στερέωσης που ασφαλίζουν την καμπίνα του γραναζιού χρονισμού στον μπλοκ του κινητήρα. Σημειώστε τις θέσεις και τα μήκη των βιδών για την επανασυναρμολόγηση.

Βήμα 4: Χωρίστε προσεκτικά την παλιά καμπίνα από τον μπλοκ του κινητήρα χρησιμοποιώντας μια ξύστρα φλάντζας. Αφαιρέστε την παλιά φλάντζα και καθαρίστε καλά και τις δύο επιφάνειες σύνδεσης.

Βήμα 5: Επιθεωρήστε την αλυσίδα χρονισμού, τους οδηγούς και τον τεντωτήρα για φθορά. Αντικαταστήστε τυχόν φθαρμένα εξαρτήματα. Εφαρμόστε στεγανωτικό RTV στις γωνίες σύνδεσης όπου η καμπίνα συναντά τον μπλοκ.

Βήμα 6: Εγκαταστήστε τη νέα καμπίνα γραναζιού χρονισμού με νέα φλάντζα. Επανατοποθετήστε τις βίδες στερέωσης και σφίξτε στην προδιαγραφή με τη σωστή σειρά.

Κρίσιμο Βήμα: Εγκαταστήστε ένα νέο μπροστινό τσιμούχα λαδιού στροφάλου. Επανατοποθετήστε την τροχαλία στροφάλου, τους ιμάντες κίνησης και τον ανεμιστήρα ψύξης. Ξαναγεμίστε λάδι κινητήρα και ψυκτικό υγρό. Επαληθεύστε τον χρονισμό του κινητήρα. Εκκινήστε τον κινητήρα και ελέγξτε για διαρροές λαδιού γύρω από την καμπίνα χρονισμού.

Επαγγελματική Συμβουλή: Αντικαθιστάτε πάντα τη φλάντζα της καμπίνας χρονισμού και το μπροστινό τσιμούχα στροφάλου. Καθαρίστε τις επιφάνειες σύνδεσης πλήρως πριν εφαρμόσετε RTV. Προετοιμάστε το σύστημα λαδιού πριν την εκκίνηση. Ελέγξτε τη στάθμη λαδιού και επιθεωρήστε για διαρροές αφού ο κινητήρας φτάσει σε θερμοκρασία λειτουργίας.

Κοινές Παρανόησεις Σχετικά με τις Καμπίνες Γραναζιού Χρονισμού

Μύθος 1: Η καμπίνα του γραναζιού χρονισμού είναι απλώς ένα κάλυμμα και σπάνια προκαλεί προβλήματα.
Πραγματικότητα: Η καμπίνα του γραναζιού χρονισμού είναι ένα εξάρτημα ακριβείας που διατηρεί την ευθυγράμμιση της αλυσίδας χρονισμού και σφραγίζει το λάδι του κινητήρα. Μια παραμορφωμένη ή κατεστραμμένη καμπίνα μπορεί να προκαλέσει διαρροές λαδιού, εκτός ευθυγράμμισης αλυσίδας και τελικά ζημιά στον κινητήρα.

Μύθος 2: Οποιαδήποτε καμπίνα γραναζιού χρονισμού θα ταιριάζει.
Πραγματικότητα: Οι καμπίνες γραναζιού χρονισμού είναι ειδικές για τον κινητήρα και πρέπει να ταιριάζουν με το μοτίβο βιδών, την επιφάνεια φλάντζας και τις προδιαγραφές τσιμούχας. Αυτή η καμπίνα έχει σχεδιαστεί ειδικά για εφαρμογές κινητήρων ντίζελ 2L, 3L, 5L και 5LE.

Μύθος 3: Μπορείτε να επαναχρησιμοποιήσετε την παλιά φλάντζα και τσιμούχα.
Πραγματικότητα: Η φλάντζα της καμπίνας χρονισμού και το μπροστινό τσιμούχα στροφάλου είναι κρίσιμα για τη συγκράτηση του λαδιού. Η επαναχρησιμοποίηση παλιών εξαρτημάτων εγκυμονεί κινδύνους διαρροών λαδιού και μόλυνσης. Χρησιμοποιείτε πάντα νέες φλάντζες και τσιμούχες κατά την εγκατάσταση.

Αποθήκευση & Διάρκεια Ζωής

• Αποθηκεύστε σε δροσερό, ξηρό μέρος μακριά από άμεσο ηλιακό φως.

• Διατηρήστε το εξάρτημα στην αρχική του συσκευασία μέχρι την εγκατάσταση για να αποφύγετε μόλυνση ή ζημιά.

• Αποφύγετε την επαφή με υγρασία, λάδι, γράσο ή διαλύτες που μπορεί να επηρεάσουν τις επιφάνειες στεγανοποίησης.

• Μην στοιβάζετε βαριά αντικείμενα πάνω στο εξάρτημα.

Εξυπηρέτηση μετά την Πώληση & Εγγύηση

Αυτό το προϊόν καλύπτεται από τη διασφάλιση ποιότητας. Εάν έχετε οποιεσδήποτε ερωτήσεις ή προβλήματα σχετικά με την εφαρμογή ή την ποιότητα, επικοινωνήστε μαζί μας και θα απαντήσουμε εντός 24 ωρών.
