Περιγραφή Λειτουργίας Προϊόντος

Ο πίσω άξονας προπέλας (κωδικός ανταλλακτικού 37110-26A00) είναι ένα κρίσιμο εξάρτημα του συστήματος μετάδοσης κίνησης του Toyota HiAce σας. Η κύρια λειτουργία του είναι να μεταδίδει περιστροφική ισχύ από το κιβώτιο ταχυτήτων ή την τριοδοτική μονάδα στο πίσω διαφορικό, επιτρέποντας στους πίσω τροχούς να κινήσουν το όχημα προς τα εμπρός. Αυτή η διάταξη άξονα προπέλας συνδέει την έξοδο του κιβωτίου ταχυτήτων με το διαφορικό του πίσω άξονα, μεταφέροντας ροπή μέσω καρδανικών συνδέσμων που επιτρέπουν την κίνηση της ανάρτησης και τις αλλαγές γωνίας του συστήματος μετάδοσης κίνησης. Για τα μοντέλα Toyota HiAce που είναι εξοπλισμένα με συμβατούς κινητήρες ντίζελ και βενζίνης, ένας σωστά λειτουργικός πίσω άξονας προπέλας είναι απαραίτητος για την ομαλή παροχή ισχύος, τη λειτουργία χωρίς κραδασμούς και την αξιόπιστη απόδοση του οχήματος.

Συνήθεις Ενδείξεις Βλάβης Άξονα Προπέλας

Εάν αντιμετωπίζετε οποιαδήποτε από τις ακόλουθες ενδείξεις, ο πίσω άξονας προπέλας σας μπορεί να έχει βλάβη και να χρειάζεται αντικατάσταση:

• Δόνηση κατά την επιτάχυνση: Αισθητή δόνηση που αυξάνεται με την ταχύτητα του οχήματος, ειδικά κατά την επιτάχυνση – αυτό υποδηλώνει φθαρμένους καρδανικούς συνδέσμους ή μη ισορροπημένο άξονα

• Θόρυβος χτυπήματος ή κρότου κατά την αλλαγή ταχυτήτων: Μεταλλικός θόρυβος χτυπήματος ή κρότου κατά την εμπλοκή ταχυτήτων ή κατά την επιτάχυνση/επιβράδυνση – αυτό υποδηλώνει φθαρμένα ρουλεμάν καρδανικών συνδέσμων ή αυλακώσεις

• Θόρυβος τριξίματος ή σφυρίγματος από κάτω: Ρυθμικός θόρυβος τριξίματος ή σφυρίγματος που αλλάζει με την ταχύτητα του οχήματος – αυτό υποδηλώνει ξηρά ή φθαρμένα ρουλεμάν καρδανικών συνδέσμων

• Δόνηση που επιδεινώνεται σε συγκεκριμένες ταχύτητες: Δόνηση που είναι πιο αισθητή σε ορισμένα εύρη ταχυτήτων – αυτό υποδηλώνει ότι ο άξονας μπορεί να είναι λυγισμένος ή ότι έχουν χαθεί τα βάρη ισορροπίας

• Ορατή ζημιά ή σκουριά στον άξονα: Η επιθεώρηση αποκαλύπτει βαθουλώματα, βαθιά σκουριά ή ζημιά στον σωλήνα του άξονα ή στους καρδανικούς συνδέσμους

• Διαρροή γράσου από καρδανικούς συνδέσμους: Ορατό γράσο γύρω από τα καλύμματα των καρδανικών συνδέσμων – αυτό υποδηλώνει φθαρμένα στεγανωτικά ή κατεστραμμένα εξαρτήματα του συνδέσμου

Εάν έχετε επιβεβαιώσει αυτές τις ενδείξεις μέσω επιθεώρησης, η αντικατάσταση του πίσω άξονα προπέλας είναι η προτεινόμενη λύση.

Πώς να Διαγνώσετε έναν Ελαττωματικό Άξονα Προπέλας

Πριν αγοράσετε αντικατάσταση, πραγματοποιήστε αυτούς τους απλούς ελέγχους για να επιβεβαιώσετε ότι ο άξονας προπέλας είναι το πρόβλημα:

• Οπτική Επιθεώρηση: Με το όχημα ασφαλώς ανυψωμένο, επιθεωρήστε τον άξονα προπέλας για βαθουλώματα, βαθιά σκουριά ή ζημιά. Ελέγξτε τους καρδανικούς συνδέσμους για διαρροή γράσου ή υπερβολικό παιχνίδι.

• Δοκιμή Παιχνιδιού Καρδανικού Συνδέσμου: Πιάστε τον άξονα προπέλας κοντά σε κάθε καρδανικό σύνδεσμο και προσπαθήστε να τον περιστρέψετε μπρος-πίσω. Υπερβολικό παιχνίδι ή κίνηση υποδηλώνει φθαρμένα ρουλεμάν καρδανικών συνδέσμων.

• Δοκιμαστική Οδήγηση με Δόνηση: Οδηγήστε με διάφορες ταχύτητες και σημειώστε το εύρος ταχύτητας όπου η δόνηση είναι πιο αισθητή. Δόνηση που αλλάζει με την ταχύτητα και γίνεται αισθητή μέσω του δαπέδου ή των καθισμάτων συχνά υποδηλώνει πρόβλημα στον άξονα προπέλας.

• Έλεγχος Εκκεντροτήτων: Χρησιμοποιήστε έναν δείκτη καντράν για να μετρήσετε την εκκεντρότητα του άξονα κατά την περιστροφή του. Υπερβολική εκκεντρότητα υποδηλώνει λυγισμένο άξονα ή φθαρμένους καρδανικούς συνδέσμους.

 Χαρακτηριστικά Προϊόντος

Σημείωση:Αυτός ο κωδικός ανταλλακτικού είναι κυρίως συμβατός με μοντέλα Toyota Hiace / Regius Ace Σειράς 200 2WD (δίτροχα) μακρύ μεταξόνιο / υπερ-μακρύ μεταξόνιο (όπως μοντέλα Commuter 14 θέσεων υψηλής οροφής ή μεγάλα Van).Έτη Παραγωγής: Κυρίως μοντέλα που παράχθηκαν μεταξύ Αυγούστου 2004 και Δεκεμβρίου 2013 (μοντέλα πρώτης και μεσαίας γενιάς).Κοινές Κωδικοί Σασί: TRH221K, TRH223B, TRH224W, KDH220K, KDH222B, κ.λπ. (εξοπλισμένα με κινητήρα βενζίνης 2.7L 2TR-FE ή κινητήρα ντίζελ 2.5T / 3.0T).

Εγκατάσταση DIY ή Επαγγελματική;

Αυτή η αντικατάσταση είναι κατάλληλη για DIY εάν:

• Έχετε εμπειρία στην επισκευή εξαρτημάτων μετάδοσης κίνησης σε οχήματα με κίνηση στους πίσω τροχούς.

• Έχετε πρόσβαση σε δυναμόκλειδο, βάσεις στήριξης και βασικά εργαλεία χειρός.

• Μπορείτε να ανυψώσετε και να στηρίξετε με ασφάλεια το όχημα σε επίπεδο έδαφος.

Συνιστούμε επαγγελματική εγκατάσταση εάν:

• Δεν είστε εξοικειωμένοι με την αφαίρεση και εγκατάσταση άξονα προπέλας.

• Δεν διαθέτετε τα κατάλληλα εργαλεία για την αφαίρεση καρδανικών συνδέσμων και μπουλονιών φλάντζας.

• Δεν είστε σίγουροι για τη σύσφιξη των συνδετήρων μετάδοσης κίνησης στις προδιαγραφές ή για τον έλεγχο των γωνιών μετάδοσης κίνησης.

Σημείωση: Λανθασμένη εγκατάσταση μπορεί να οδηγήσει σε δονήσεις του συστήματος μετάδοσης κίνησης και προβλήματα ασφάλειας. Μετά την εγκατάσταση, επαληθεύστε ότι όλοι οι συνδετήρες έχουν σφιχτεί στις προδιαγραφές. Ελέγξτε για σωστή άρθρωση καρδανικού συνδέσμου και ισορροπία άξονα. Θα πρέπει να πραγματοποιηθεί δοκιμαστική οδήγηση για να επαληθευτεί η λειτουργία χωρίς δονήσεις.

Τοποθεσία Εξαρτήματος & Βασική Λειτουργία

Τοποθεσία: Ο πίσω άξονας προπέλας βρίσκεται κάτω από το όχημα, εκτείνεται κατά μήκος από την έξοδο του κιβωτίου ταχυτήτων ή της τριοδοτικής μονάδας (εμπρός) προς την είσοδο του πίσω διαφορικού (πίσω). Βρίσκεται μεταξύ του περιβλήματος επέκτασης του κιβωτίου ταχυτήτων και του διαφορικού του πίσω άξονα, υποστηριζόμενος στο πίσω μέρος από τη φλάντζα του πινιόν του διαφορικού.

Συνδέσεις: Το μπροστινό άκρο του άξονα προπέλας συνδέεται με τον άξονα εξόδου του κιβωτίου ταχυτήτων ή της τριοδοτικής μονάδας μέσω ενός καρδανικού συνδέσμου και ενός ολισθαίνοντος ζυγού ή φλάντζας. Το πίσω άκρο συνδέεται με τη φλάντζα του πινιόν του πίσω διαφορικού μέσω ενός καρδανικού συνδέσμου και φλάντζας. Οι καρδανικοί σύνδεσμοι επιτρέπουν στον άξονα να μεταδίδει ισχύ, ενώ προσαρμόζεται στην κίνηση της ανάρτησης και στις αλλαγές της γωνίας του συστήματος μετάδοσης κίνησης.

Βασική Λειτουργία: Ο πίσω άξονας προπέλας λειτουργεί ως ο κύριος σύνδεσμος στη μετάδοση περιστροφικής ισχύος από το κιβώτιο ταχυτήτων στο πίσω διαφορικό. Πρέπει να αντέχει υψηλά φορτία ροπής, διατηρώντας παράλληλα την ισορροπία και την ομαλή περιστροφή. Οι καρδανικοί σύνδεσμοι σε κάθε άκρο επιτρέπουν στον άξονα να αρθρώνεται καθώς κινείται η πίσω ανάρτηση, διασφαλίζοντας ότι η παροχή ισχύος διατηρείται χωρίς εμπλοκή. Ο ολισθαίνων ζυγός (εάν υπάρχει) επιτρέπει αλλαγές στο μήκος του άξονα κίνησης καθώς η ανάρτηση συμπιέζεται και εκτείνεται.

Περιεχόμενα Συσκευασίας

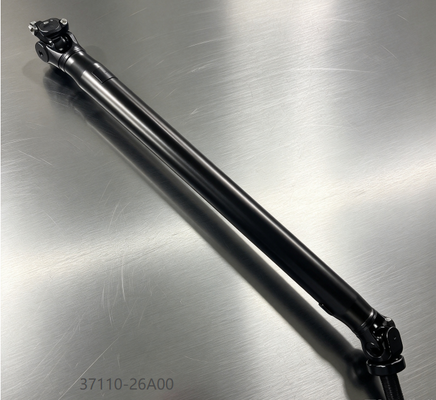

1 x Διάταξη Πίσω Άξονα Προπέλας (Κωδικός Ανταλλακτικού 37110-26A00). Σημείωση: Μπουλόνια στήριξης, παξιμάδια, ροδέλες και ασφάλειες καρδανικών συνδέσμων ΔΕΝ περιλαμβάνονται εκτός εάν αναφέρεται. Παρακαλούμε επιβεβαιώστε τη συμβατότητα με το μοντέλο και το έτος του οχήματός σας πριν από την αγορά.

Κοινές Παρανόησησεις Σχετικά με τους Άξονες Προπέλας

Μύθος 1: Ένας άξονας προπέλας σπάνια χρειάζεται αντικατάσταση.
Πραγματικότητα: Οι άξονες προπέλας φθείρονται με τον χρόνο, ειδικά οι καρδανικοί σύνδεσμοι και οι αυλακώσεις. Σε οχήματα με υψηλά χιλιόμετρα ή επαγγελματικά οχήματα, οι καρδανικοί σύνδεσμοι μπορούν να αναπτύξουν παιχνίδι και να προκαλέσουν δονήσεις που απαιτούν αντικατάσταση του άξονα.

Μύθος 2: Οποιοσδήποτε άξονας προπέλας θα ταιριάζει.
Πραγματικότητα: Οι άξονες προπέλας είναι ειδικοί για κάθε όχημα και πρέπει να ταιριάζουν με την έξοδο του κιβωτίου ταχυτήτων, τη φλάντζα του πινιόν του διαφορικού και τις απαιτήσεις μήκους. Αυτός ο άξονας είναι ειδικά σχεδιασμένος για συμβατές εφαρμογές Toyota HiAce.

Μύθος 3: Η δόνηση είναι πάντα θέμα ισορροπίας τροχών.
Πραγματικότητα: Δόνηση που αυξάνεται με την ταχύτητα και γίνεται αισθητή μέσω του δαπέδου ή των καθισμάτων μπορεί να προκληθεί από φθαρμένο άξονα προπέλας, όχι μόνο από ανισορροπία τροχών. Θα πρέπει να πραγματοποιηθεί επιθεώρηση του συστήματος μετάδοσης κίνησης.

Ακόμα Έχετε Προβλήματα Μετά την Αντικατάσταση;

Αντικαταστήσατε τον άξονα προπέλας αλλά εξακολουθείτε να έχετε προβλήματα; Ελέγξτε αυτά:

1. Ευθυγραμμίστηκαν τα σημάδια ευθυγράμμισης; – Λανθασμένη φάση προκαλεί δονήσεις

2. Εγκαταστάθηκε σωστά το κεντρικό ρουλεμάν; – Η οπή αποστράγγισης πρέπει να κοιτάζει προς τα κάτω

3. Σφίχτηκαν σωστά τα μπουλόνια της φλάντζας; – Χαλαρά μπουλόνια προκαλούν δονήσεις και κίνδυνο ασφάλειας

4. Ελέγχθηκε η γωνία του συνδέσμου; – Λανθασμένη γωνία προκαλεί δονήσεις

5. Στάζει η πίσω τσιμούχα του κιβωτίου ταχυτήτων; – Ζημιά τσιμούχας προκαλεί απώλεια λαδιού

6. Υπάρχουν τα βάρη ισορροπίας; – Ελλιπή βάρη προκαλούν δονήσεις

7. Είναι φθαρμένο το ρουλεμάν του πινιόν του διαφορικού; – Φθαρμένο ρουλεμάν προκαλεί δονήσεις και θόρυβο

Διασφάλιση Ποιότητας & Δέσμευση Υπηρεσιών

Διασφάλιση Ποιότητας:
Κάθε εξάρτημα κατασκευάζεται υπό ελεγχόμενες διαδικασίες παραγωγής για να διασφαλιστεί η σταθερή ακρίβεια διαστάσεων και η ακεραιότητα των υλικών. Κάθε μονάδα υποβάλλεται στους ακόλουθους ποιοτικούς ελέγχους πριν από τη συσκευασία:

• Έλεγχος διαστάσεων – επαληθεύονται κρίσιμες διαστάσεις, μοτίβο μπουλονιών φλάντζας και αριθμός αυλακώσεων έναντι των προδιαγραφών σχεδιασμού

• Δοκιμή ισορροπίας – η διάταξη του άξονα ισορροπείται δυναμικά για ομαλή λειτουργία

• Έλεγχος καρδανικού συνδέσμου – ελέγχονται τα καλύμματα των ρουλεμάν για ομαλή περιστροφή και σωστή εφαρμογή

• Έλεγχος φινιρίσματος επιφάνειας – επαληθεύονται οπτικά η επιφάνεια του σωλήνα και οι όψεις της φλάντζας

Προστασία Συσκευασίας:
Κάθε άξονας προπέλας σφραγίζεται ξεχωριστά σε προστατευτική συσκευασία για την αποφυγή μόλυνσης και φυσικής ζημιάς κατά την αποθήκευση και τη μεταφορά. Η συσκευασία περιλαμβάνει μια σαφή ετικέτα με τον κωδικό ανταλλακτικού για εύκολη αναγνώριση.

Δέσμευση Υπηρεσιών:
