Περιγραφή Λειτουργίας Προϊόντος

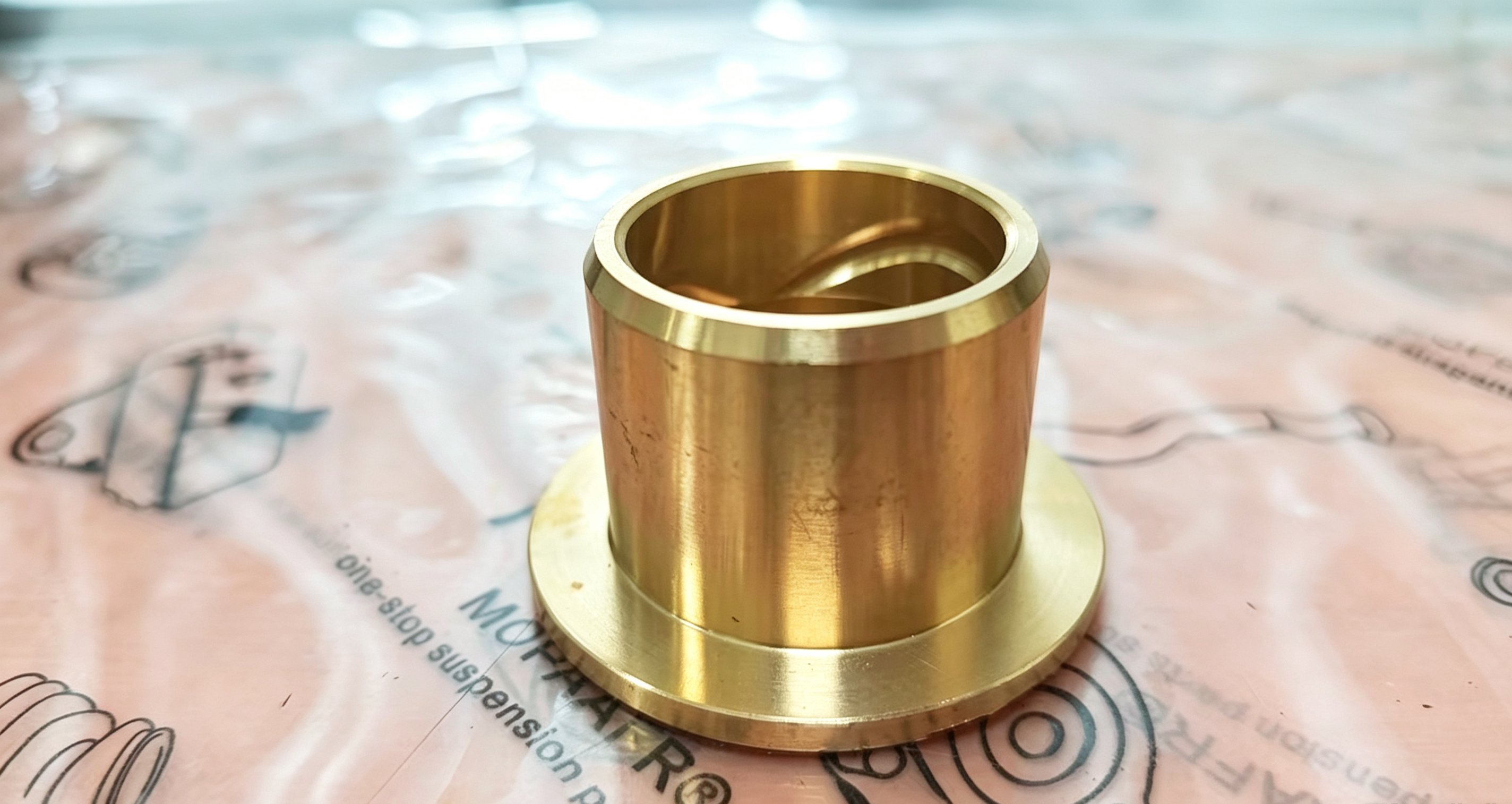

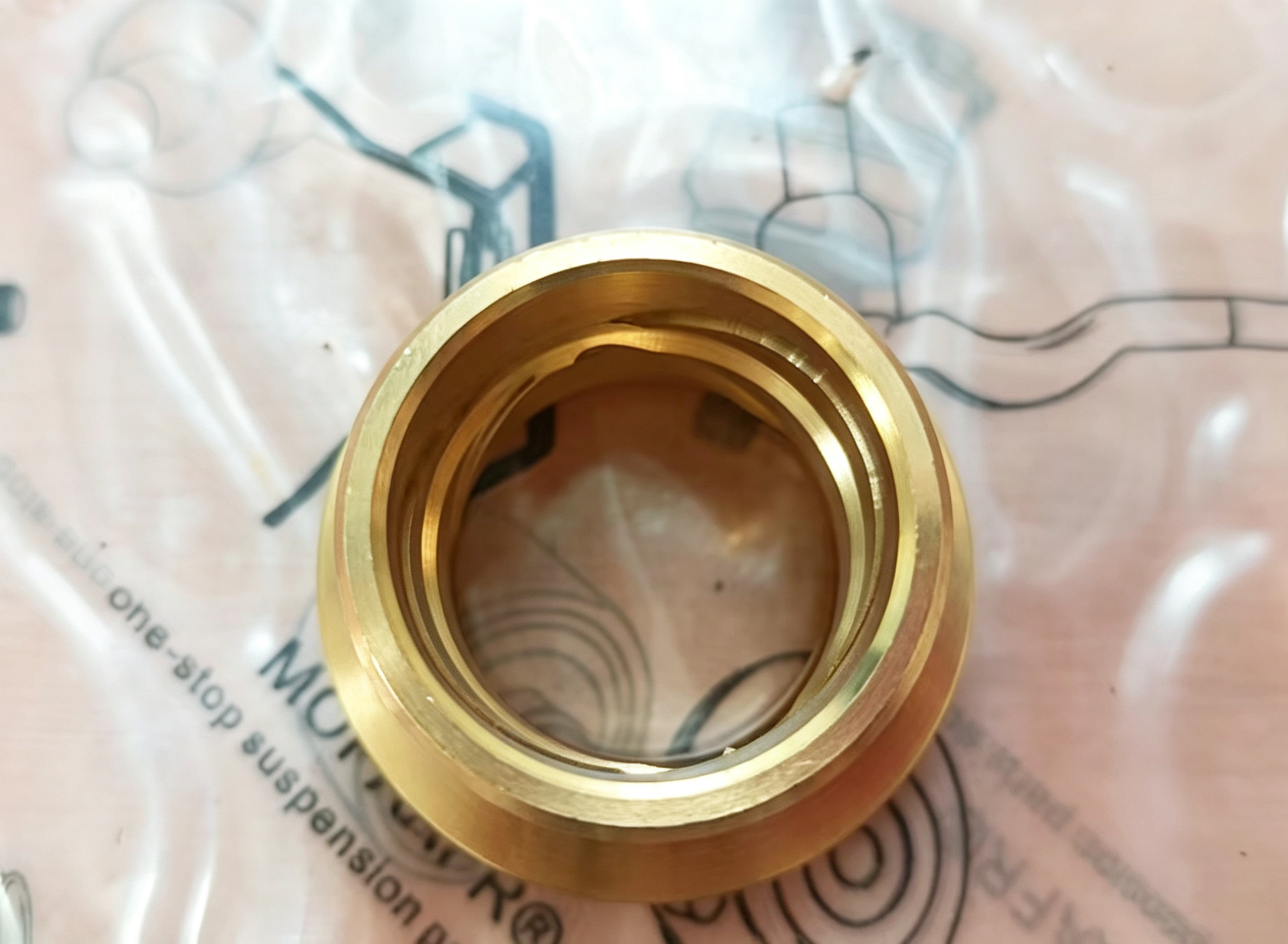

Ο δακτύλιος της άρθρωσης του τιμονιού (αριθμός ανταλλακτικού 90381-30006) είναι ένα κρίσιμο στοιχείο του μπροστινού άξονα και του συστήματος διεύθυνσης του οχήματός σας Toyota. Η κύρια λειτουργία του είναι να χρησιμεύει ως επιφάνεια έδρασης μεταξύ της άρθρωσης του τιμονιού και του πείρου του τιμονιού (πείρος περιστροφής του τιμονιού), επιτρέποντας στην άρθρωση να περιστρέφεται ομαλά για το τιμόνι διατηρώντας παράλληλα την ακριβή ευθυγράμμιση. Αυτός ο συμπαγής δακτύλιος πιέζεται στην οπή του ζυγού της άρθρωσης του τιμονιού και παρέχει μια ανθεκτική διεπαφή χαμηλής τριβής που υποστηρίζει τα κατακόρυφα φορτία του μπροστινού άξονα ενώ επιτρέπει την περιστροφή του τιμονιού. Για τα μοντέλα Toyota Hilux, 4Runner, T100 και Land Cruiser που είναι εξοπλισμένα με συμπαγείς μπροστινούς άξονες 4WD, ένας σωστά λειτουργικός δακτύλιος άρθρωσης είναι απαραίτητος για τον ακριβή έλεγχο του τιμονιού, τον σταθερό χειρισμό και την ασφαλή λειτουργία του οχήματος.

Συνήθη συμπτώματα μιας αστοχίας του δακτυλίου της άρθρωσης του τιμονιού

Εάν αντιμετωπίζετε οποιοδήποτε από τα ακόλουθα συμπτώματα, ο δακτύλιος του δακτυλίου του τιμονιού σας μπορεί να αποτύχει και να χρειάζεται αντικατάσταση:

• Υπερβολικό παιχνίδι ή χαλαρότητα στο τιμόνι:Το τιμόνι έχει υπερβολικό ελεύθερο παιχνίδι πριν ανταποκριθούν οι τροχοί – αυτό υποδηλώνει φθαρμένο δακτύλιο που επιτρέπει την κίνηση μεταξύ της άρθρωσης και του πείρου

• Θόρυβοι τριγμού ή σκασμού κατά τη στροφή:Μεταλλικό χτύπημα ή ποπ ήχος κατά το τιμόνι ή όταν περνάτε πάνω από χτυπήματα – αυτό υποδηλώνει φθαρμένο δακτύλιο που δημιουργεί επαφή μέταλλο με μέταλλο

• Περιπλάνηση του τιμονιού ή κακή δυνατότητα επιστροφής:Το όχημα περιπλανιέται σε ευθύγραμμους δρόμους ή το τιμόνι δεν επιστρέφει σωστά στο κέντρο – αυτό υποδηλώνει ότι η φθορά του δακτυλίου επηρεάζει την ευθυγράμμιση των αρθρώσεων

• Ανώμαλη ή ακανόνιστη φθορά μπροστινού ελαστικού:Τα μπροστινά ελαστικά παρουσιάζουν ανομοιόμορφα σχέδια φθοράς – αυτό μπορεί να οφείλεται στη φθορά του δακτυλίου που προκαλεί αλλαγές ευθυγράμμισης

• Δόνηση μέσω του τιμονιού:Δόνηση στο τιμόνι που αλλάζει ανάλογα με τις συνθήκες του δρόμου – αυτό υποδηλώνει χαλαρότητα στο συγκρότημα περιστροφής της άρθρωσης

• Ορατή φθορά ή διάβρωση στο δακτύλιο:Κατά τη διάρκεια της επιθεώρησης, ο δακτύλιος παρουσιάζει χαραγή, διάτρηση ή παραμόρφωση

Εάν έχετε επιβεβαιώσει αυτά τα συμπτώματα μέσω επιθεώρησης, η αντικατάσταση του δακτυλίου της άρθρωσης του τιμονιού είναι η συνιστώμενη λύση.

Χαρακτηριστικά Προϊόντος

Εξάρτημα οχήματος (Εφαρμοσμένα μοντέλα):

4WD (τετρακίνητα) βαρέα οχήματα εκτός δρόμου, pickup και επαγγελματικά οχήματα που κατασκευάζονται μεταξύ1986 και 2004.

• Toyota Hilux (4WD Pickup):Κλασικές εκδόσεις 4WD όπως π.χLN107, LN111, YN63κ.λπ.

• Toyota 4Runner (4WD SUV): 1986–1995μοντέλα.

• Toyota T100(Το πρώιμο pickup πλήρους μεγέθους της Toyota)

• Toyota HiAce (4WD Commercial Van):Σειρά van 4WD όπωςLH107, LH119, LH178, LH188K(συμπεριλαμβανομένων των εκδόσεων ντίζελ 5L) κ.λπ.

• Toyota Granvia / RegiusAce

Τοποθεσία στοιχείου & βασική λειτουργία

Τοποθεσία:Ο δακτύλιος της άρθρωσης του τιμονιού βρίσκεται μέσα στη οπή του ζυγού της άρθρωσης του τιμονιού στα πάνω και κάτω σημεία περιστροφής. Τοποθετείται ανάμεσα στην άρθρωση του τιμονιού (εξωτερικό) και στον πείρο (εσωτερικό), παρέχοντας την επιφάνεια έδρασης για τον άξονα του τιμονιού. Σε εφαρμογές συμπαγούς άξονα 4WD Toyota, υπάρχει συνήθως ένας δακτύλιος στο επάνω μέρος της άρθρωσης και ένας στο κάτω μέρος, αν και αυτός ο συγκεκριμένος αριθμός ανταλλακτικού αναφέρεται ως η εσωτερική θέση.

Συνδέσεις:Ο δακτύλιος πιέζεται μέσα στην οπή του ζυγού της άρθρωσης του τιμονιού. Ο πείρος διέρχεται μέσα από τον δακτύλιο, επιτρέποντας στην άρθρωση να περιστρέφεται γύρω από τον άξονα του βασιλιά για το τιμόνι. Ο δακτύλιος συγκρατείται από το περίβλημα της άρθρωσης και σφραγίζεται με τσιμούχα γράσου. Εφαρμόζεται γράσο μεταξύ του δακτυλίου και του πείρου για μείωση της τριβής και της φθοράς. Ο βραχίονας της άρθρωσης συνδέεται με τον σύνδεσμο του τιμονιού για τη μετάδοση της εισόδου του τιμονιού.

Βασική Λειτουργία:Ο δακτύλιος της άρθρωσης του τιμονιού χρησιμεύει ως η επιφάνεια έδρασης που επιτρέπει στην άρθρωση του τιμονιού να περιστρέφεται γύρω από τον πείρο του βασιλιά, ενώ υποστηρίζει τα κατακόρυφα φορτία του μπροστινού άξονα. Διατηρεί ακριβή ευθυγράμμιση μεταξύ της άρθρωσης και του βασιλιά, εξασφαλίζοντας ακριβή γεωμετρία του τιμονιού. Ο δακτύλιος απορροφά τους κραδασμούς και μειώνει την τριβή, συμβάλλοντας στην ομαλή λειτουργία του συστήματος διεύθυνσης. Όταν φοριέται, ο δακτύλιος επιτρέπει την υπερβολική κίνηση που προκαλεί παιχνίδι στο τιμόνι, θόρυβο και αλλαγές ευθυγράμμισης.

Συνοδευτικά ανταλλακτικά για εγκατάσταση

Κατά τη διάρκεια μεγάλης γενικής επισκευής ή συντήρησης πλαισίου, αυτό το εξάρτημα συνήθως εγκαθίσταται ή χρησιμοποιείται μαζί με τα ακόλουθα βασικά εξαρτήματα:

① Απευθείας συνδεδεμένο εξωτερικό εξάρτημα: Ακραίος τιμονιού
Αυτός ο δακτύλιος πιέζεται απευθείας στην οπή της άρθρωσης του τιμονιού.

• Αρ. OEM αρθρωτού αρθρωτού τιμονιού:43212-35070 / 43212-35080 (διαφέρει ελαφρώς ανά έτος μοντέλου)

• Αριθμός ΚΑΕ Δεξί Ακραίο Τιμονιού:43211-35070 / 43211-35080

② Εξάρτημα βασικού συστήματος μετάδοσης κίνησης που διέρχεται: Μπροστινός άξονας μετάδοσης κίνησης / Εσωτερικός άξονας CV
Το ημερολόγιο άξονα του κινητήριου άξονα διέρχεται απευθείας από αυτόν τον μπρούτζινο δακτύλιο και έρχεται σε επαφή μαζί του. Συνήθως γίνεται σέρβις μαζί με το CV boot.

• Συναρμολόγηση μπροστινού άξονα μετάδοσης κίνησης Αρ. OEM:43430-35010 / 43430-35022 (ανάλογα με το συγκεκριμένο έτος μοντέλου)

③ Τσιμούχες που πρέπει να αντικατασταθούν ταυτόχρονα: Τσιμούχα λαδιού μπροστινού άξονα (Σφράγιση λαδιού για άρθρωση/άξονα τιμονιού)
Για να αποφευχθεί η διαρροή λαδιού ή γράσου του μπροστινού άξονα μέσω του κενού μεταξύ του άξονα μετάδοσης κίνησης και αυτού του δακτυλίου, πρέπει να τοποθετηθεί ειδική τσιμούχα λαδιού μπροστινού άξονα στην εξωτερική πλευρά του δακτυλίου. Κατά την επισκευή, η αφαίρεση αυτού του δακτυλίου θα καταστρέψει τη τσιμούχα λαδιού, επομένως πρέπει να αγοραστεί και να αντικατασταθεί ταυτόχρονα.

• Αριθμός OEM σφραγίδας λαδιού μπροστινού άξονα:90311-35018 / 90316-60002 (που αντιστοιχεί σε συγκεκριμένα σχέδια περιβλημάτων αξόνων HiAce ή Hilux)

④ Προαιρετικά Ρυθμιστικά Ανταλλακτικά και Εξωτερικός δακτύλιος

• Εξωτερικός δακτύλιος (Bush, Outer):Ορισμένα μοντέλα χρησιμοποιούν σχέδιο δακτυλίου διπλής στρώσης σε αυτή τη θέση. Ο εξωτερικός δακτύλιος είναι τυπικά κωδικοποιημένος90381-30003.

• Διαχωριστής σκόνης άξονα μετάδοσης κίνησης (Spacer): 90560-30005

Συμβουλές συντήρησης και αγορών

Αντικατάσταση ζεύγους:Εάν το όχημά σας (όπως ένα παλαιότερο 4WD HiAce ή Hilux) παράγει ένα μεταλλικό θόρυβο χτυπήματος από τους μπροστινούς τροχούς σε ανώμαλους δρόμους ή εάν η ρίζα του μπροστινού άξονα μετάδοσης έχει διαρροή λαδιού επανειλημμένα, αυτό συνήθως προκαλείται από υπερβολική φθορά και παιχνίδι σε αυτό.90381-30006μπρούτζινο δακτύλιο. Συνιστάται η ταυτόχρονη αντικατάσταση και της αριστερής και της δεξιάς πλευράς.

Επαγγελματική τοποθέτηση πρέσας:Αυτό το εξάρτημα είναι ένας χάλκινος / ειδικός μεταλλικός συμπαγής δακτύλιος και πρέπει να πιέζεται ομοιόμορφα μέσα στην οπή του άρθρου του τιμονιού χρησιμοποιώντας υδραυλική πρέσα και ειδικό εργαλείο.Ποτέ μην το χτυπάτε απευθείας με σφυρί, καθώς οποιαδήποτε παραμόρφωση μπορεί να εμποδίσει την εισαγωγή του νέου άξονα μετάδοσης κίνησης ή μπορεί να προκαλέσει κάψιμο και ζημιά σε υψηλή θερμοκρασία.

Διασφάλιση Ποιότητας & Δέσμευση Υπηρεσιών

Διασφάλιση Ποιότητας:
Κάθε εξάρτημα κατασκευάζεται με ελεγχόμενες διαδικασίες παραγωγής για να διασφαλίζεται σταθερή ακρίβεια διαστάσεων και ακεραιότητα υλικού. Κάθε μονάδα υφίσταται τους ακόλουθους ποιοτικούς ελέγχους πριν από τη συσκευασία:

• Επιθεώρηση διαστάσεων – οι κρίσιμες διαστάσεις (ID, OD, ύψος) επαληθεύονται σε σχέση με τις προδιαγραφές σχεδιασμού

• Επαλήθευση υλικού – ελέγχεται η σύνθεση και η σκληρότητα του κράματος μπρούτζου

• Επιθεώρηση φινιρίσματος επιφάνειας – η ποιότητα της οπής και της επιφάνειας OD επαληθεύονται οπτικά

• Επιθεώρηση συσκευασίας – κάθε μονάδα είναι σφραγισμένη σε προστατευτική συσκευασία

Προστασία συσκευασίας:
Κάθε δακτύλιος της άρθρωσης του τιμονιού σφραγίζεται ξεχωριστά σε προστατευτική συσκευασία για την αποφυγή μόλυνσης και φυσικής ζημιάς κατά την αποθήκευση και τη μεταφορά. Η συσκευασία περιλαμβάνει μια σαφή ετικέτα με τον αριθμό ανταλλακτικού για εύκολη αναγνώριση.

Δέσμευση υπηρεσίας:

 Συστάσεις σχετικών προϊόντων

Κατά την αντικατάσταση του δακτυλίου της άρθρωσης του τιμονιού, συνιστάται συχνά να επιθεωρείτε και να εξετάζετε το ενδεχόμενο να αντικαταστήσετε τα ακόλουθα σχετικά εξαρτήματα ταυτόχρονα.
