Περιγραφή Λειτουργίας Προϊόντος

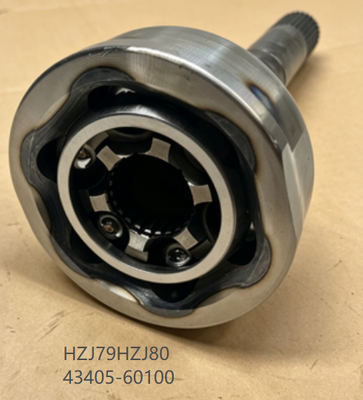

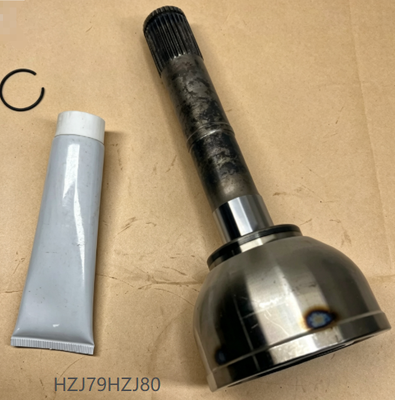

Ο εξωτερικός άξονας του μπροστινού άξονα (αριθμός εξαρτήματος 43405-60100) είναι ένα κρίσιμο εξάρτημα του μπροστινού άξονα και του συστήματος μετάδοσης κίνησης της Toyota Land Cruiser Series 70. Η κύρια λειτουργία του είναι να μεταδίδει περιστροφική ροπή από το μπροστινό διαφορικό στην πλήμνη του μπροστινού τροχού, επιτρέποντας την παροχή ισχύος στους μπροστινούς τροχούς σε λειτουργία τετρακίνησης. Αυτό το συγκρότημα εξωτερικού άξονα ενσωματώνει μια άρθρωση σταθερής ταχύτητας Birfield (CV) στην εξωλέμβια πλευρά (τροχού), η οποία επιτρέπει στον άξονα να μεταδίδει ομαλά την ισχύ ενώ προσαρμόζεται στις γωνίες διεύθυνσης των μπροστινών τροχών. Για τα μοντέλα της σειράς Land Cruiser 70 που διαθέτουν συμπαγείς μπροστινούς άξονες, ένας σωστά λειτουργικός εξωτερικός άξονας είναι απαραίτητος για αξιόπιστη εμπλοκή τετρακίνησης, ομαλή παροχή ισχύος και ασφαλή λειτουργία του οχήματος. Αυτό το εξάρτημα έχει σχεδιαστεί σύμφωνα με τις εργοστασιακές προδιαγραφές, εξασφαλίζοντας σωστή εφαρμογή και αξιόπιστη απόδοση.

Οδηγός διάγνωσης DIY

Πώς να καταλάβετε εάν ο εξωτερικός άξονας του μπροστινού άξονα σας χρειάζεται αντικατάσταση:

Αναζητήστε αυτά τα κοινά σημάδια:

1. Θόρυβος κλικ κατά τη στροφή– Μεταλλικός ήχος κρότου κατά τις απότομες στροφές, ειδικά σε χαμηλή ταχύτητα

2. Δόνηση κατά την οδήγηση– Οι κραδασμοί γίνονται αισθητές στο δάπεδο ή στο τιμόνι, αυξάνοντας με την ταχύτητα

3. Διαρροή λίπους– Γράσο πετάχτηκε στο φρεάτιο του εσωτερικού τροχού από μια σκισμένη μπότα CV

4. Υπερβολικό παιχνίδι στον μπροστινό τροχό– Ο τροχός κινείται όταν κουνιέται με το χέρι, υποδεικνύοντας φθαρμένη άρθρωση CV

5. Δυσκολία στο τιμόνι σε πλήρες κλείδωμα– Αίσθηση λείανσης ή δέσμευσης κατά το τιμόνι μέχρι το πλήρες κλείδωμα

💡Γρήγορη επιθεώρηση:Με το όχημα σε επίπεδο έδαφος, γυρίστε το τιμόνι ώστε να κλειδώσει πλήρως και επιθεωρήστε τις μπότες του μπροστινού άξονα για ρωγμές, σκισίματα ή διαρροή λίπους. Δοκιμάστε να οδηγήσετε σε έναν στενό κύκλο με χαμηλή ταχύτητα και ακούστε τους θορύβους των κλικ. Το υπερβολικό παιχνίδι στον μπροστινό τροχό όταν σηκώνεται ο γρύλος μπορεί να υποδηλώνει φθαρμένη άρθρωση Birfield.

Χαρακτηριστικά Προϊόντος

Τοποθεσία στοιχείου & βασική λειτουργία

Τοποθεσία:Ο εξωτερικός άξονας του μπροστινού άξονα βρίσκεται μέσα στο περίβλημα του μπροστινού άξονα και στο συγκρότημα άρθρωσης του τιμονιού. Εκτείνεται από το πλευρικό γρανάζι του μπροστινού διαφορικού (εσωτερικά) μέσω του περιβλήματος του άξονα, αναδυόμενος στην άρθρωση του τιμονιού όπου συνδέεται με την πλήμνη του τροχού (εξωλέμβια). Η άρθρωση Birfield CV είναι τοποθετημένη μέσα στο συγκρότημα άρθρωσης του τιμονιού, που περικλείεται από τον άξονα της άρθρωσης και τον συγκρατητήρα της τσιμούχας λαδιού.

Συνδέσεις:Το εσωτερικό άκρο του άξονα εμπλέκεται με το μπροστινό διαφορικό πλευρικό γρανάζι μέσω σφηνών. Το εξωλέμβιο άκρο (περίβλημα της άρθρωσης CV) εμπλέκεται με τις σφήνες της φλάντζας κίνησης της πλήμνης τροχού. Η άρθρωση CV επιτρέπει στον άξονα να περιστρέφεται ενώ η άρθρωση του τιμονιού περιστρέφεται για το τιμόνι. Ο άξονας υποστηρίζεται από έναν δακτύλιο μέσα στον άξονα της άρθρωσης και σφραγίζεται με τσιμούχα λαδιού και στα δύο άκρα. Σε μοντέλα με φλάντζες μετάδοσης κίνησης (όχι πλήμνες κλειδώματος), οι εξωτερικές σφήνες εμπλέκονται απευθείας με τη φλάντζα μετάδοσης κίνησης.

Βασική Λειτουργία:Ο άξονας του εξωτερικού άξονα εξυπηρετεί δύο κρίσιμες λειτουργίες: (1) μετάδοση περιστροφικής ροπής από το μπροστινό διαφορικό στην πλήμνη του μπροστινού τροχού για λειτουργία τετρακίνησης και (2) επιτρέπει στους μπροστινούς τροχούς να κατευθύνουν διατηρώντας σταθερή ταχύτητα παροχής ισχύος μέσω της άρθρωσης Birfield CV. Ο σύνδεσμος CV επιτρέπει την ομαλή μετάδοση ισχύος σε διάφορες γωνίες διεύθυνσης χωρίς κραδασμούς ή δέσιμο. Αυτός ο άξονας έχει σχεδιαστεί ειδικά για εφαρμογές μόνο με φλάντζες μετάδοσης κίνησης και δεν λειτουργεί με πλήμνες αυτόματης ή χειροκίνητης ασφάλισης, καθώς το βήμα του εξωτερικού σπειρώματος είναι διαφορετικό.

Όταν αυτό το μέρος έχει μεγαλύτερη σημασία

Αυτός ο εξωτερικός άξονας του μπροστινού άξονα είναι ιδιαίτερα σημαντικός για οχήματα που είναι:

• Χρησιμοποιείται για οδήγηση εκτός δρόμου ή ανώμαλο έδαφος – αυτές οι συνθήκες επιβάλλουν υψηλά φορτία κρούσης και άρθρωσης στον μπροστινό άξονα και στις αρθρώσεις CV

• Συχνή λειτουργία σε λειτουργία 4WD – η σταθερή παροχή ισχύος μέσω του μπροστινού άξονα επιταχύνει τη φθορά στις ράβδους του άξονα και στα εξαρτήματα των αρθρώσεων CV

• Οδήγηση με βαριά φορτία ή ρυμούλκηση – το πρόσθετο βάρος αυξάνει την πίεση στο σύστημα μετάδοσης κίνησης

• Οχήματα υψηλών χιλιομέτρων όπου τα αρχικά εξαρτήματα του άξονα έχουν φθαρεί με την πάροδο του χρόνου

• Οχήματα με φλάντζες μετάδοσης κίνησης όπου οι εξωτερικές σφήνες εμπλέκονται απευθείας με τη φλάντζα πλήμνης

Σε αυτές τις συνθήκες, ο εξωτερικός άξονας του άξονα λειτουργεί πιο σκληρά και είναι πιο ευαίσθητος στη φθορά, καθιστώντας τον τακτικό έλεγχο και την έγκαιρη αντικατάσταση απαραίτητες για αξιόπιστη λειτουργία και ασφάλεια 4WD.

Οδηγίες εγκατάστασης

Συνήθως απαιτούνται εργαλεία:

• Σετ κλειδιού υποδοχής (μετρικό, βαρέως τύπου)

• Ροπόκλειδο

• Διαχωριστής σφαιρικής άρθρωσης

• Σετ πρέσας ρουλεμάν / drift

• Γάντια ασφαλείας και προστασία ματιών

Γενική αναφορά εγκατάστασης (να ακολουθείτε πάντα το εγχειρίδιο σέρβις για το συγκεκριμένο όχημα):

Σπουδαίος:

• Αυτή η διαδικασία απαιτεί εξειδικευμένα εργαλεία και εμπειρία.Η ακατάλληλη εγκατάσταση μπορεί να οδηγήσει σε απώλεια της μονάδας ή σε αστοχία του συστήματος διεύθυνσης.

• Να αντικαθιστάτε πάντα τη μπότα CV και το γράσοκατά την εγκατάσταση νέου άξονα άξονα.

• Ελέγξτε τη φλάντζα κίνησηςγια φθορά ή ζημιά.

• Εκτελέστε ευθυγράμμιση τροχώνμετά το σέρβις του μπροστινού άξονα.

• Εάν δεν είστε σίγουροι για κάποιο βήμα, συμβουλευτείτε έναν εξειδικευμένο μηχανικό.

Συμβουλές εγκατάστασης και συνηθισμένα λάθη

Το λάθος κατά την αντικατάσταση ενός εξωτερικού άξονα μπροστινού άξονα:

❌Λανθασμένος:Προσπάθεια χρήσης αυτού του άξονα με πλήμνες ασφάλισης ή αποτυχία ελέγχου της συμβατότητας της φλάντζας μετάδοσης κίνησης.

✅Σωστός:

1. Επαληθεύστε τη συμβατότητα της φλάντζας μονάδας δίσκου– Αυτός ο άξονας λειτουργείμόνο με φλάντζες κίνησης(43421-60030, 43421-60060), όχι με πλήμνες αυτόματου ή χειροκίνητου κλειδώματος.

2. Να αντικαθιστάτε πάντα τη μπότα CV και το γράσο– Ένας νέος άξονας με χρησιμοποιημένη μπότα θα αποτύχει πρόωρα.

3. Ελέγξτε τις σφήνες της φλάντζας κίνησης– Οι φθαρμένες σφήνες φλάντζας κίνησης θα προκαλέσουν ζημιά στον νέο άξονα του άξονα.

4. Χρησιμοποιήστε κατάλληλα εργαλεία– Μην σφυρώνετε τον άξονα του άξονα στη θέση του. αυτό καταστρέφει τον σύνδεσμο CV και τα ρουλεμάν.

5. Εκτελέστε ευθυγράμμιση τροχών– Η γεωμετρία του τιμονιού πρέπει να επαναρυθμιστεί μετά το σέρβις του μπροστινού άξονα.

⚠️Θυμάμαι:Η εγκατάσταση αυτού του άξονα σε ένα όχημα με πλήμνες κλειδώματος θα προκαλέσει τη μη σωστή εμπλοκή των σφηνών, με αποτέλεσμα την απώλεια της λειτουργίας 4WD.

Περιεχόμενα συσκευασίας

1 x Εξωτερικός άξονας μπροστινού άξονα (Αριθμός εξαρτήματος 43405-60100). Σημείωση: Επιβεβαιώστε τη συμβατότητα με το μοντέλο και τη διαμόρφωση του οχήματός σας πριν από την αγορά.

Εξυπηρέτηση μετά την πώληση και εγγύηση

Αυτό το προϊόν καλύπτεται από τη διασφάλιση ποιότητας μας. Εάν έχετε οποιεσδήποτε ερωτήσεις ή προβλήματα σχετικά με την εφαρμογή ή την ποιότητα, επικοινωνήστε μαζί μας και θα απαντήσουμε εντός 24 ωρών.
