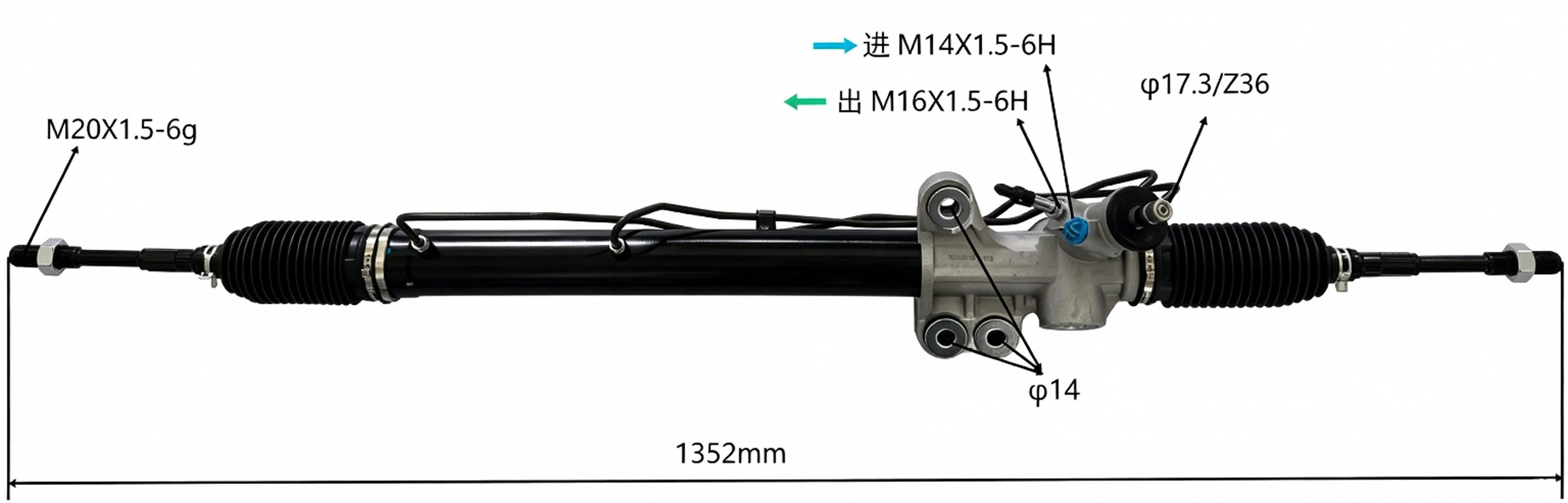

49001-3XT0B Στήριξη χειρισμού για το 490013XT0B NISSAN Urvan NV350 E26

Περιγραφή λειτουργίας προϊόντος

Η συσσωρευτική στήλη και το πινιόν του βοηθητικού τιμονιού είναι ένα κρίσιμο συστατικό του συστήματος διεύθυνσης του Nissan Urvan.Αυτή η υδραυλική μονάδα ράκ και πινιόν μετατρέπει την περιστροφική κίνηση του τιμόνι σε γραμμική κίνησηΓια το Nissan Urvan NV350 E26 (εκδοχή με μακρύ μεταξόνιο), ένα σωστά λειτουργικό ράφι διεύθυνσης είναι απαραίτητο για την ακριβή απόκριση στο τιμόνι,η σταθερή χειραγώγηση και ο ασφαλής έλεγχος του οχήματος τόσο για επιβάτες όσο και για εμπορικές εφαρμογές.διασφάλιση της ορθής προσαρμογής και της αξιόπιστης απόδοσης της διεύθυνσης.

Συνηθισμένα Συμπτώματα Αποτυχίας του Ράκα Στροφής

Εάν παρουσιάζετε οποιοδήποτε από τα ακόλουθα συμπτώματα, μπορεί το ράφι διεύθυνσης σας να έχει βλάβη και να χρειάζεται αντικατάσταση:

• Υπερβολικό παιχνίδι στο τιμόνι:Το τιμόνι αισθάνεται χαλαρό με καθυστερημένη ή αόριστη απόκριση.

• Διαρροές υγρού βοηθητικού διεύθυνσης:Ορατό υγρό στις μπότες του στελεχίου διεύθυνσης, κάτω από το όχημα ή στο χώρο του κινητήρα

• Σκληρό ή βαρύ τιμόνι:Το τιμόνι αισθάνεται σκληρό, ειδικά σε χαμηλές ταχύτητες. Αυτό μπορεί να υποδηλώνει εσωτερική βλάβη ή υδραυλική βλάβη.

• Κουβέντα ή θόρυβος χτυπήματος:Θόρυβος από την περιοχή του τιμονιού κατά τη στροφή ή το περπάτημα πάνω από αντίστοιχα σημεία

• Ανόμοιη φθορά ελαστικών:Γρήγορη ή άνιση φθορά των μπροστινών ελαστικών

• Οχήμα που τραβά ή περιπλανιέται:Το όχημα παρασύρεται προς τη μία πλευρά ή περιπλανιέται με ταχύτητες αυτοκινητόδρομου

• Αργή επιστροφή της διεύθυνσης:Το τιμόνι δεν επιστρέφει σωστά στο κέντρο μετά τη στροφή αυτό μπορεί να υποδηλώνει βλάβη της βαλβίδας ελέγχου ή του ράφου

Αν έχετε επιβεβαιώσει αυτά τα συμπτώματα μέσω της επιθεώρησης, η αντικατάσταση του ράφι του τιμονιού είναι η συνιστώμενη λύση.

Πώς Να Διαγνώσετε Ένα Ελαττωματικό Στήριγμα

Πριν αγοράσετε ένα αντικαταστατικό, εκτελέστε αυτούς τους απλούς ελέγχους για να βεβαιωθείτε ότι το ράφι διεύθυνσης είναι το πρόβλημα:

• Οπτική επιθεώρηση:Ελέγξτε το επίπεδο και την κατάσταση του υγρού του βοηθητικού διεύθυνσης ∙ χαμηλό ή βρώμικο υγρό υποδηλώνει προβλήματα συστήματος.

• Δοκιμή παιχνιδιού:Με το όχημα στο έδαφος και τον κινητήρα απενεργοποιημένο, στρίψτε απαλά το τιμόνι αριστερά και δεξιά.

• Δοκιμή διαρροής:Ελέγξτε τις μπότες ∙ αν είναι πρησμένες ή στάζουν με υγρό, οι εσωτερικές σφραγίδες έχουν αποτύχει.

• Δοκιμή οδικής κυκλοφορίας:Κατά τη διάρκεια μιας δοκιμαστικής οδήγησης, σημειώστε οποιοδήποτε τράβηγμα, κούτσουρο ή περιπλανητικό τιμόνι.

• Επιθεώρηση ράβδου δέσμης:Ελέγξτε τις εσωτερικές και εξωτερικές άκρες των ράβδων για το παιχνίδι.

 Χαρακτηριστικά του προϊόντος

Οδηγίες εγκατάστασης

Συνήθως απαιτούνται εργαλεία:

• Συγκρότημα κλειδιών υποδομής (μετρική)

• Κλειδί ροπής

• Διαχωριστικά σφαιρικών αρθρώσεων

• Διαχωριστικό άκρου ράβδου δέσμης

• Κλειδί αναμνηστικού νάτρου (για τις γραμμές χειρισμού)

• Γάντια ασφαλείας και προστασία των ματιών

Γενική αναφορά εγκατάστασης (παρακολουθήστε πάντοτε το εγχειρίδιο εξυπηρέτησης του συγκεκριμένου οχήματος):

Σημαντικό:

• Η διαδικασία εγκατάστασης ενός ράφι διεύθυνσης είναι περίπλοκη και πρέπει να ολοκληρωθεί από ειδικευμένο μηχανικό.

• Το σύστημα αυτό είναι ένα δομικό στοιχείο που έχει κρίσιμη σημασία για την ασφάλεια.

• Απαιτείται επαγγελματική ευθυγράμμιση των τροχών μετά την εγκατάσταση.

• Χρησιμοποιήστε το σωστό υγρό οδήγησης όπως ορίζεται στο εγχειρίδιο χρήσης του οχήματος.

• Αν δεν είστε βέβαιοι για κάποιο βήμα, συμβουλευτείτε έναν ειδικευμένο μηχανικό.

Συμβουλές εγκατάστασης και συνηθισμένα λάθη

Το λάθος κατά την αντικατάσταση ενός ράφους βοηθητικού τιμονιού:

ΕπικεφαλήςΛάθος:Αδυναμία εξάντλησης του συστήματος ή χρήση εσφαλμένου υγρού και μη πραγματοποίηση ευθυγράμμισης τροχών.

✅Σωστά.:

1. Χρησιμοποιήστε το σωστό υγρό.Χρησιμοποιήστε PSF εγκεκριμένο από τη Nissan ή ισοδύναμο υγρό όπως ορίζεται στο καπάκι της δεξαμενής.

2. Σβήστε το σύστημα προσεκτικάΓια βέλτιστες επιδόσεις και αξιοπιστία, ξεπλύνετε το σύστημα κατά την αντικατάσταση του ράφου.

3. Ελέγξτε και αντικαταστήσετε τις ράβδους και τις μπότες¢ Εξετάστε και αντικαταστήστε το ράφι, ενώ το ράφι είναι έξω.

4. Εκτελέστε μια ευθυγράμμιση τροχώνΟποιαδήποτε εργασία σε ράφιο ή ράβδο δέσμης αλλάζει τις ρυθμίσεις των δακτύλων, οπότε απαιτείται η σωστή ευθυγράμμιση.

5. Αιμορραγήστε το σύστημα σωστά.¢ Κλείδωμα με κλειδί με τον κινητήρα κλειστό πρώτα, μετά με τον κινητήρα σε λειτουργία μέχρι να καθαρίσουν οι φυσαλίδες.

️️Θυμηθείτε:Η διαδικασία εγκατάστασης ενός ράφι διεύθυνσης είναι περίπλοκη και πρέπει να ολοκληρωθεί από ειδικευμένο μηχανικό. Μια χαλαρή στροφή μπορεί να προκαλέσει απώλεια του ελέγχου του τιμονιού.η μηχανική λειτουργία διεύθυνσης πρέπει να συνεχίζει να λειτουργεί για λόγους ασφάλειας.

Γνώση του κλάδου

Το σύστημα διεύθυνσης Nissan Urvan NV350 E26:

Το Nissan Urvan NV350 E26 είναι ένα εμπορικό φορτηγάκι που παράγεται από το 2013 περίπου και μετά.Το ράφι διεύθυνσης 49001-3XT0B είναι η έκδοση LHD για τις παραλλαγές μεγάλου μεταξόνου και ευρείας αμαξοστοιχίας.

Βασικές πληροφορίες:

• Αριθμοί εξαρτημάτων:49001-3XT0B (LHD), με εναλλακτικό αριθμό 49200-3XT0B

• Τύπος οχήματος:Ειδικότερα, το όχημα πρέπει να είναι εξοπλισμένο με ηλεκτρική ενέργεια.

• Τύπος τροχιάς:Υδραυλικά συστήματα υποβοηθούμενης λειτουργίας

• Χρόνια παραγωγής:2013-2017

• Παραλλαγές αμαξώματος:Μεγάλο μεταξόνιο / ευρύ σώμα

Συνηθισμένοι τρόποι αποτυχίας:

• Διαρροή σφραγίδας∙ Κόκκινο/καφέ υγρό που βγαίνει από το ράφι, τα καλώδια ή το εσωτερικό των μπότες.

• Εσωτερική φθοράΤα δόντια του ράκα και του πινιόν μπορούν να φθαρθούν, προκαλώντας παιχνίδια στο τιμόνι και κούτσουρα πάνω από τους άνθρακες.

• Τελική φθορά της ράβδου δέσμηςΗ εσωτερική ή εξωτερική άκρη της ράβδου δέσμης μπορεί να φθαρεί, επηρεάζοντας την ακρίβεια της διεύθυνσης.

• Προβλήματα βαλβίδας ελέγχουΗ κλειστή βαλβίδα ελέγχου μπορεί να προκαλέσει αργή επιστροφή της διεύθυνσης.

Συμβουλές για την εξυπηρέτηση:

• Χρησιμοποιήστε PSF εγκεκριμένο από τη Nissan ή ισοδύναμο υγρό

• υγρό πλύσης κάθε 60.000-100.000 km ή όπως συνιστάται

• Αντικαταστήστε ράβδους γραβάτας και μπότες όταν κάνετε το ράφι

• Η σωστή ευθυγράμμιση των τροχών είναι απαραίτητη μετά την αντικατάσταση του ράφου

• Να εκτελέσει την εγκατάσταση επαγγελματίας τεχνικός

Περιεχόμενο της συσκευασίας

• 1 × Συγκρότημα στηρίγματος βοηθητικής διεύθυνσης

• Προστατευτική συσκευασία με σήμανση με αριθμό μέρους

Σημείωση:Επιβεβαιώστε με τον συγκεκριμένο πωλητή σας.

 Συνιστώσες επιθεώρησης και συντήρησης

Το ράφι του βοηθητικού τιμονιού πρέπει να ελέγχεται τακτικά ως μέρος της συνήθους συντήρησης..Ενδείξεις διαρροής ή μη φυσιολογικής αίσθησης στο τιμόνι υποδεικνύουν την ανάγκη επιθεώρησης ή αντικατάστασης.

Συνήθεις ενδείξεις ότι μπορεί να χρειαστεί αντικατάσταση του ράφους διεύθυνσης:

Κατάλογος ελέγχου:

• Ελέγξτε για διαρροές υγρού χειρισμού τροχιάς γύρω από το ράφι και ελέγξτε τις μπότες του ράφι για ρωγμές ή υγρασία.

• Αν είναι σκοτεινό, καμένο ή μολυσμένο, πρέπει να το ξεπλύνετε.

• Ελέγξτε το παιχνίδι της διεύθυνσης περιστρέφοντας τον τροχό ενώ το όχημα είναι ακίνητο.

• Ελέγξτε τις άκρες των ράβδων για παιχνίδι ή ζημιά.

Συμβουλές συντήρησης:

• Αντικαταστήστε το ράφι διεύθυνσης εάν υπάρχουν σημάδια διαρροής ή εσωτερικής φθοράς.

• Κατά την αντικατάσταση του ράφου, ελέγξτε και αντικαταστήστε τις άκρες των ράβδων δέσμης και τις μπότες ράφου, εάν είναι φτιαγμένες.

• Χρησιμοποιήστε PSF εγκεκριμένο από τη Nissan ή ισοδύναμο υγρό βοηθητικού διεύθυνσης.

• Σβήστε το υγρό κάθε 60.000-100.000 χλμ.

Γενικές ερωτήσεις

Ερώτηση 1: Πώς μπορώ να είμαι βέβαιος ότι το ράφι διεύθυνσης ταιριάζει στο όχημά μου;
Α1: Ελέγξτε τον υπάρχοντα αριθμό τμήματος στο τρέχον ράκετ διεύθυνσης.Πάντα να ελέγχετε μέσω του VIN.

Ε2: Ποια οχήματα χρησιμοποιούν αυτό το ράφι διεύθυνσης;
Α2: Αυτό το ράκερ χρησιμοποιείται στο Nissan Urvan NV350 E26 (2013-2017) με μακρύ μεταξόνιο / εκτεταμένη έκδοση και ευρείες διαμορφώσεις σώματος.

Ε3: Είναι για αριστερή ή δεξιά οδήγηση;
Α3: Αυτό το ράφι είναι γιααριστερή οδήγηση (LHD)Μόνο οχήματα.

Ε4: Τι πρέπει να κάνω αν το τιμόνι γίνει βαρύτερο μετά την εγκατάσταση;
Α4: Ελέγξτε πρώτα το επίπεδο του υδραυλικού λάδι..

Σχετικές συστάσεις για προϊόντα

Κατά την αντικατάσταση του ράφου βοηθητικού διεύθυνσης, συχνά συνιστάται να επιθεωρηθούν τα ακόλουθα συναφή εξαρτήματα ταυτόχρονα και να εξεταστεί η δυνατότητα αντικατάστασής τους.

Εξωτερικές άκρες ράβδου γραβάταςΗ ράβδος δέσμης συνδέει το ράφι διεύθυνσης με τις αρθρώσεις του τιμονιού.

Εσωτερικές άκρες ράβδου γραβάταςΗ εσωτερική άκρη της ράβδου δέσμευσης συνδέεται απευθείας με το ράφι. Μπορεί να φθαρεί και να προκαλέσει παιχνίδι στο τιμόνι.

Μπότες για το ράφι διεύθυνσηςΑν είναι σκισμένες, πρέπει να αντικαθίστανται για να αποφεύγεται η μόλυνση του νέου ράφου.

Υδραυλικό υγρό τροχιάςΧρησιμοποιήστε PSF εγκεκριμένο από τη Nissan ή ισοδύναμο. Σβήστε το σύστημα προσεκτικά κατά την αντικατάσταση του ράκα.

Αντλία τροφοδοσίαςΗ αντλία παρέχει υδραυλική πίεση στο ράκα. Εάν η αντλία έχει βλάβη, το τιμόνι θα είναι βαρύ ακόμη και με ένα νέο ράκα.
